UDZ-3基型電遠傳磁浮子液位計/B本安防爆型
UDZ-3基型電遠傳磁浮子液位計/B本安防爆型
UDZ-3型電遠傳磁浮子液位計主要由主體、磁浮子、傳感器、變送器和翻板指示器五部分組成。其工作原理是以主體內的磁浮子隨液位的升降而同時吸合傳感器內相應位置上的干簧管。從而使傳感器內的總電阻(或電壓)發生相應的變化，然后通過變送器將電阻(或電壓)的變化轉變成4～20 mA·DC的標準電流
輸出，再由我廠專門配套生產的XMT系列數顯液位控制儀顯示液位和設定上、下限報警，實現液位的位式控制或調節。此外亦可與我廠生產的 DSB型光柱數顯儀配套，顯示更為直觀?；蛘吲c其它可以接受4～20mA·DC信號輸入的任何顯示儀或調節器相配套，實現對液位的遠距離顯示、位式控制、斷續或連續的PID調節。
基本參數
環境溫度:-10～+50℃
介質溫度:≤80℃，也可制作成≤480℃
輸出信號:4～20 mA·DC
供給電源:24V·DC±5％
測量精度:L=500～1000 mm≤±1.5％FS，
L>1000 mm≤±1.0％FS
負載電阻:0～750Ω
防爆標志:ibIICT5
關聯設備:JHA-B安全柵
其余參數和UDZ-1型相同

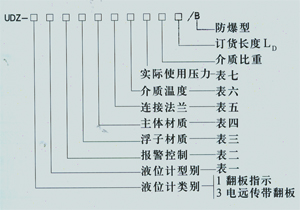

UDZ型系列液位計選型表
表一
|
型號
|
基型
|
保溫型
|
插入型
|
耐腐型
|
防霜型
|
保溫耐腐型
|
插入耐腐型
|
|
代號
|
0
|
W
|
D
|
J
|
S
|
Z
|
Y
|
表二
|
報警控制
|
無報警
|
帶上限
|
帶下限
|
帶上下限
|
|
代號
|
0
|
1（防爆c）
|
2（防爆d）
|
3（防爆e）
|
表三
|
材質
|
不銹鋼
|
防銹鋁
|
鈦
|
PVC塑料
|
氟塑包裹
|
|
代號
|
P
|
L
|
T
|
S
|
F
|
表四
|
材質
|
不銹鋼
|
防銹鋁
|
鈦
|
PVC塑料
|
內襯四氟
|
內襯丙烯
|
內襯乙烯
|
|
代號
|
p
|
L
|
T
|
S
|
PF
|
PP
|
PE
|
表五
|
公稱壓力
|
MPa
|
Kgf/cm2
|
|||||||||
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
220
|
320
|
||
|
代號
|
不銹鋼
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
|
碳鋼
|
a
|
b
|
c
|
d
|
e
|
f
|
g
|
h
|
i
|
j
|
|
|
法蘭標準
|
HG20593-97 DN20（RF）
|
HG20595-97 (RF) DN20
|
Dg15
H12-0-2 |
Dg15
H12-0-3 |
|||||||
表六
|
介質溫度
|
-40~0℃
|
≤80℃
|
≤100℃
|
≤150℃
|
≤300℃
|
≤3500℃
|
≤480℃
|
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
表七
|
使用壓力（實際）
|
MPa
|
Kgf/cm2
|
||||||||
|
0.6
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
16
|
220
|
320
|
|
|
代號
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
